標準件是指結構、尺寸、畫法、標記等各個方面已經完全標準化,并由專業廠生產的常用的零(部)件,如螺紋件、鍵、銷、滾動軸承等等。廣義包括標準化的緊固件、連結件、傳動件、密封件、液壓元件、氣動元件、軸承、彈簧等機械零件。
狹義僅包括標準化緊固件。國內俗稱的標準件是標準緊固件的簡稱,是狹義概念,但不能排除廣義概念的存在。此外還有行業標準件,如汽車標準件、模具標準件等,也屬于廣義標準件。
標準化緊固件,實際是連結件(連接件)的一種,但因為種類繁多應用廣泛,所以實際使用中單算一類,甚至簡稱為標準件,它通常包括以下12類零件:

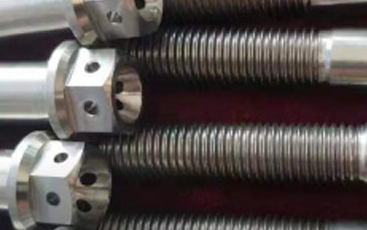

1.螺栓:由頭部和螺桿(帶有外螺紋的圓柱體)兩部分組成的一類緊固件,需與螺母配合,用于緊固連接兩個帶有通孔的零件。這種連接形式稱螺栓連接。如把螺母從螺栓上旋下,又可以使這兩個零件分開,故螺栓連接是屬于可拆卸連接。
2.螺柱:沒有頭部的,僅有兩端均外帶螺紋的一類緊固件。連接時,它的一端必須旋入帶有內螺紋孔的零件中,另一端穿過帶有通孔的零件中,然后旋上螺母,即使這兩個零件緊固連接成一見整體。這種連接形式稱為螺柱連接,也是屬于可拆卸連接。主要用于被連接零件之一厚度較大、要求結構緊湊,或因拆卸頻繁,不宜采用螺栓連接的場合。
3.螺釘:也是由頭部和螺桿兩部分構成的一類緊固件,按用途可以分為三類:機器螺釘、緊定螺釘和特殊用途螺釘。機器螺釘主要用于一個緊定螺紋孔的零件,與一個帶有通孔的零件之間的緊固連接,不需要螺母配合(這種連接形式稱為螺釘連接,也屬于可拆卸連接;也可以與螺母配合,用于兩個帶有通孔的零件之間的緊固連接。)緊定螺釘主要用于固定兩個零件之間的相對位置。特殊用途螺釘例如有吊環螺釘?shù)裙┑跹b零件用。
4.螺母:帶有內螺紋孔,形狀一般呈顯為扁六角柱形,也有呈扁方柱形或扁圓柱形,配合螺栓、螺柱或機器螺釘,用于緊固連接兩個零件,使之成為一件整體。
5.自攻螺釘:與機器螺釘相似,但螺桿上的螺紋為專用的自攻螺釘用螺紋。用于緊固連接兩個薄的金屬構件,使之成為一件整體,構件上需要事先制出小孔,由于這種螺釘具有較高的硬度,可以直接旋入構件的孔中,使構件中形成相應的內螺紋。這種連接形式也是屬于可拆卸連接。
6.木螺釘:也是與機器螺釘相似,但螺桿上的螺紋為專用的木螺釘用螺紋,可以直接旋入木質構件(或零件)中,用于把一個帶通孔的金屬(或非金屬)零件與一個木質構件緊固連接在一起。這種連接也是屬于可以拆卸連接。
7.墊圈:形狀呈扁圓環形的一類緊固件。置于螺栓、螺釘或螺母的支撐面與連接零件表面之間,起著增大被連接零件接觸表面面積,降低單位面積壓力和保護被連接零件表面不被損壞的作用;另一類彈性墊圈,還能起著阻止螺母回松的作用。
8.擋圈:供裝在機器、設備的軸槽或孔槽中,起著阻止軸上或孔上的零件左右移動的作用。
9.銷:主要供零件定位用,有的也可供零件連接、固定零件、傳遞動力或鎖定其他緊固件之用。
10.鉚釘:由頭部和釘桿兩部分構成的一類緊固件,用于緊固連接兩個帶通孔的零件(或構件),使之成為一件整體。這種連接形式稱為鉚釘連接,簡稱鉚接。屬與不可拆卸連接。因為要使連接在一起的兩個零件分開,必須破壞零件上的鉚釘。
11.組合件和連接副:組合件是指組合供應的一類緊固件,如將某種機器螺釘(或螺栓、自供螺釘)與平墊圈(或彈簧墊圈、鎖緊墊圈)組合供應;連接副指將某種專用螺栓、螺母和墊圈組合供應的一類緊固件,如鋼結構用高強度大六角頭螺栓連接副。
12.焊釘:由釘桿和釘頭(或無釘頭)構成的異類緊固件,用焊接方法把他固定連接在一個零件(或構件)上面,以便再與其他零件進行連接。
無損檢測是利用物質的聲、光、磁和電等特性,在不損害或不影響被檢測對象使用性能的前提下,檢測被檢對象中是否存在缺陷或不均勻性,給出缺陷大小,位置,性質和數量等信息。
常見的標準間探傷方法主要有射線檢驗(RT)、超聲檢測(UT)、液體滲透檢測(PT)、磁粉檢測(MT)和渦流檢測(ET)五種。
其他無損檢測方法有聲發射檢測(AE)、熱像/紅外(TIR)、泄漏試驗(LT)、交流場測量技術(ACFMT)、漏磁檢驗(MFL)、遠場測試檢測方法(RFT)、超聲波衍射時差法(TOFD)等。
